不锈钢热处置能够有效提高加工机能
，为最终热处置筹备好优良的金相组织
，解除内应力等。
       奥氏体不锈钢热处置的通常工艺步骤蕴含：解除应力退火处置、固溶处置、敏化处置、不变动处置和解除σ相的热处置。        1.去应力退火处置
       去应力处置是在冷加工或焊接后解除钢的残存应力的热处置过程。通常加热到300 ~ 350摄氏度回火。对于不含不变元素钛和铌的钢
，加热温度不得超过450摄氏度
，以预防析出铬碳化物引起晶间侵蚀。对于超低碳钢和钛、铌不锈钢的冷加工和焊接件
，应在500 ~ 950摄氏度下加热
，而后缓慢冷却解除应力(解除焊策应力的取上限温度)
，以降低晶间侵蚀的偏差
，提高钢的抗应力侵蚀能力。
       2.固熔解处置

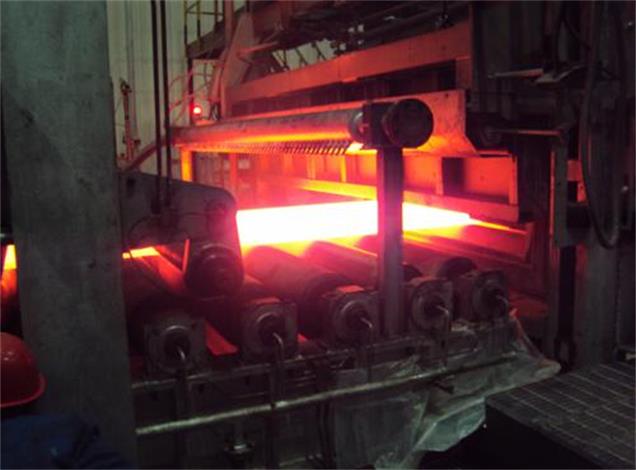

       钢被加热到1050 ~ 1150摄氏度
，而后用水淬。重要主张是溶化奥氏体中的碳化物
，并在室温下维持这种状态
，从而大大提高钢的耐侵蚀性。如上所述
，为了预防晶间侵蚀
，通常选取固溶处置将Cr23C6溶化在奥氏体中
，而后急剧冷却？绽淇捎糜诒”诹慵
，通常使用水冷。
       3.敏化处置
       在400 ~ 800摄氏度的温度领域内加热被用来测试钢的抗晶间侵蚀能力
，这被称为敏化处置。这个温度领域称为敏化温度。除特殊情况表
，应尽可能预防钢在敏化温度领域内受热。固溶处置是将析出的碳化铬沉新溶化在奥氏体中
，固溶处置能够解除敏化处置的影响。
       4.不变动处置
       通常
，它是在固溶处置后进行的。通常用于含钛和铌的18-8钢。经过固溶处置后
，钢被加热到850-880摄氏度保温
，而后空冷。此时
，铬的碳化物齐全溶化
，而钛的碳化物没有齐全溶化。它在冷却过程中充分析出
，使碳不成能再次形成晶铬碳化物
，从而有效解除晶间侵蚀。
       5、解除σ相热处置
       σ相是一种硬而脆的FeCr金属间化合物。它的存在降低了钢的韧性、耐侵蚀性和抗氧化性。σ相最容易呈此刻高铬铁素体中。奥氏体-铁素体钢和奥氏体钢。也能够出现。σ相在高温下能够溶化在奥氏体中
，σ相在钢中存在的温度为820摄氏度。解除σ相的热处置是在高于上限的温度下加热。对于1Crl8Ni9Nb
，850摄氏度加热后σ相隐没。σ相的上限温度随钢的成分而变动
，因而具体加热温杜爪通过尝试确定。        拉萨市南海鸿运国际不锈钢制品有限公司
，是一家专一于斑纹不锈钢管的出产厂家
，坐落于“中国不锈钢基地”——广东拉萨。厂址位于拉萨市南海区丹灶镇世海钢材物流中心
，邻接桂丹路
，距西二环丹灶出口仅三公里旅程
，交通方便
，地位优越。

本文出自拉萨市南海鸿运国际
，转载请注明出处！
更多鸿运国际不锈钢制品资讯
，请征询 fszj316.com
，24幼时热线电话：189 2323 2677
