家具不锈钢制品管常用于造作桌椅、书架、置物架、晾衣架等等
，而为了方便后期进行装配
，必要进行扩口、缩口、钻孔等加工。今天
，鸿运国际不锈钢为各人介绍一下家具不锈钢制品管出产重点——扩口。

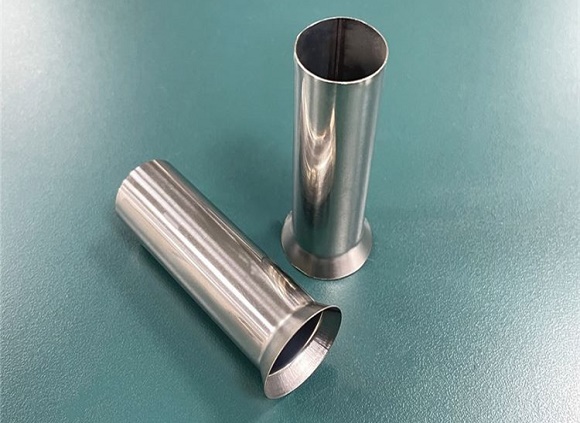

       扩口工艺

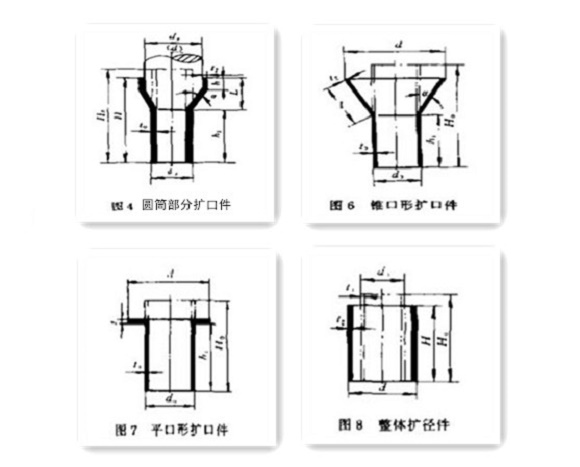

，顾名思义是将管坯端部直径扩大的一种成形工艺。扩口状态可分为锥口形、圆筒形、平口形、整体
，管坯在轴向力作用下进入变形区
，在变形区内产生切向拉伸的扩口塑性变形
，而后进入不变变形区
，最终成形。工艺道理：通过机械传动
，带头家具不锈钢管旋转
，并在钢管的一端用火焰加热
，当达到肯定温度时
，用成型模对加热的钢管头部进行赶造
，直至达到所要求的状态为止。        家具不锈钢制品管必要扩口的话
，最好有明确的扩口率
，由于通常的管材不满足扩口需要
，必要出产的时辰对焊路进行更严格的焊接。若是有以下的情况
，是不能进行扩口加工的。
       一是
，焊缝未焊透
，有些厂家采办通常的不锈钢制品管来进行加工扩口
，但是焊缝裂开的概率达到60%以上
，导致这种景象的原因是由于管材焊缝没有焊透导致的；二是
，使用通常资料的制品管含铜量低、含碳量高
，导致不锈钢管自身质地比力硬
，不那么柔软
，所以这也是导致管材开裂的原因之一。
       另表
，在家具不锈钢管扩口加工后
，必要对管材进行扩口检测时
，可凭据GB/T 242-2007《金属管 扩口试验步骤》来检测。在进行扩口试验时
，将拥有肯定锥度（如1：10
，1：15等）的顶芯压入不锈钢管（表径≤150mm,管壁厚度≤10mm）试样一端
，使其均匀地扩张到有关技术前提划定的扩口率
，而后查抄扩口处是否有裂纹等缺点
，以判定合格与否。
       其次
，试样扩口后的最大表径或扩口率应由有关产品尺度划定。扩口率Xd按下式推算：        在公式中
，D0、D别离为试验后的最大表径和原始表径
，单元为mm。        以上就是家具不锈钢制品管出产重点——扩口
，我们知路其对于管材的延长机能有要求。当然
，利用的领域分歧
，客户对产品的要求也不一样。另表
，不锈钢制品管的加工工艺还有好多
，例如翻边、弯管、缩口等
，就不逐一列举了。沉要的是
，客户在要求不锈钢管定造加工时
，肯定要讲明显要求
，要提供具体的加工要求和图纸
，这样鸿运国际师傅能力判断是否达到要求。
